本年度臺大杜鵑花節
本週末(3月15、16日)將會是活動舉行的高峰
每年吸引不少高中學生的學系博覽會
也將在兩天的9點至17點
於綜合體育館的1樓與3樓舉行

由於自己所屬的軌道研究團隊
會負責土木系攤位中交通組的部份
而我們主要的展示器材
將會是一組完整的鐵道模型場景

這組場景最早於2010年杜鵑花節展出
後於2012年再度展示
而為了增加可看性與話題性
每次展出前皆會為整個模型組增加新的要素
如2011年底購置了新的車輛
而為了今年的展出
去年底到今年初也採購了不少東西

這次採購的新物品
除了幾組車輛外
也有針對場景軌道的新增與修改
也是從2010年建立至今
第一次對於軌道佈設有比較大幅度的改變

有幸於過年放假完的那週開始
陸續參與這組模型的場景修改與整備
也將今年路線改變的過程在此向讀者們分享

今年在路線上主要增加了兩組新的設備
分別為KATO的富山輕軌組合(40-900)
以及自動平交道組(20-652、20-653)
由於涉及場景底板的鑽孔等作業
我們在安裝的部分是委託採購的廠商一併進行

首先是富山輕軌組合的部分

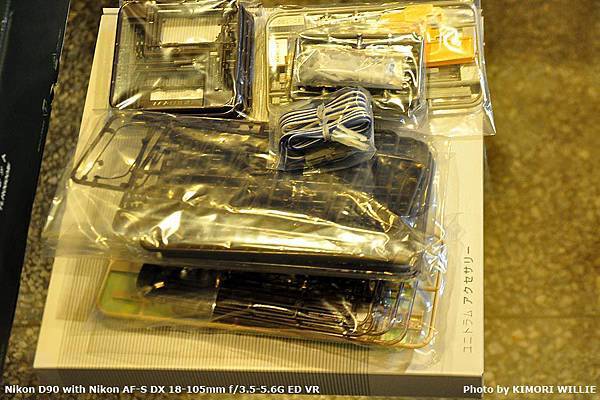

開箱之後裡面包含:

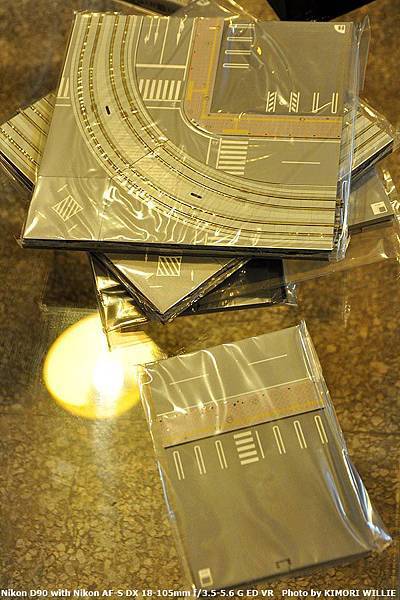

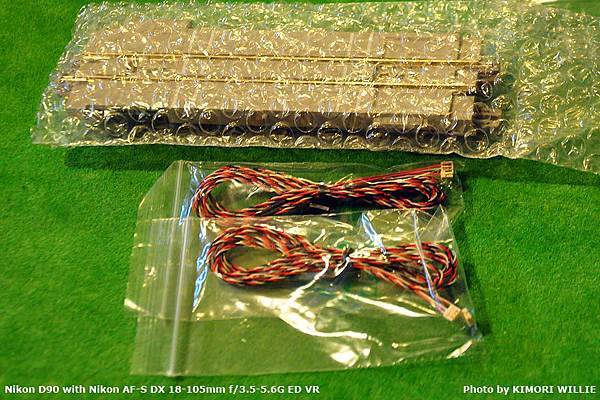

輕軌與道路板組合

場景上的路燈、電車線桿等等小東西,以及軌道控制線

列車、控制器、變壓器與說明書

之前採購時在KATO網站上看到
40-900內附的列車是紅色的
但後來廠商告知
KATO去年底生產的這批
內附的列車是藍色的

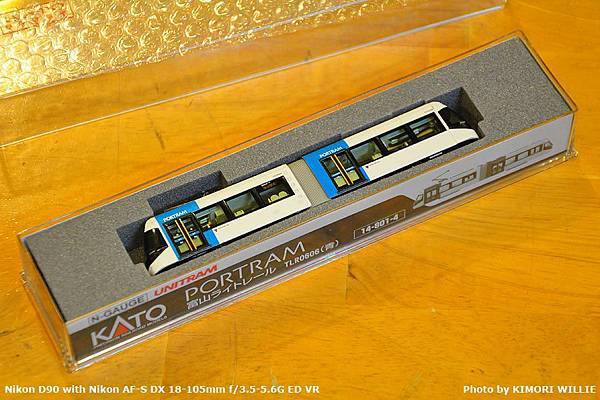

KATO 14-801-4 富山輕軌(藍色)(40-900內附)

其實KATO這型富山輕軌的電車
總共有生產五個顏色
分別是紅、黃、藍、綠、紫
由於40-900的組合內有兩股軌道
因此我們也多買了一輛紫色的輕軌電車
以及控制器與可用可不用的分流器

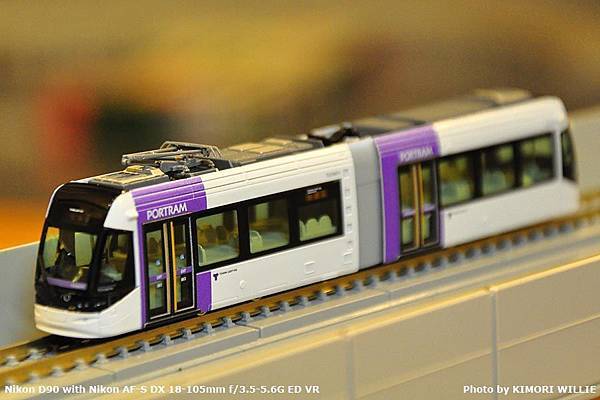

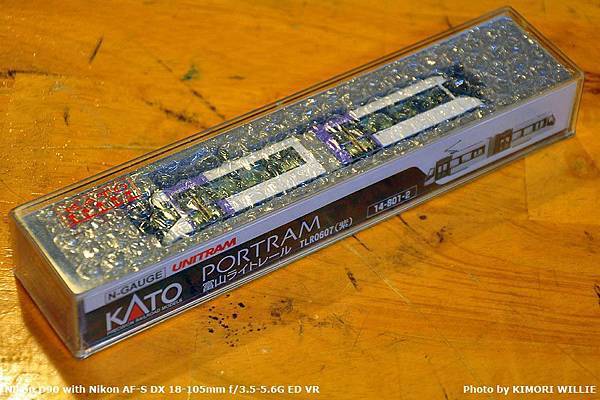

KATO 14-801-2 富山輕軌(紫色)

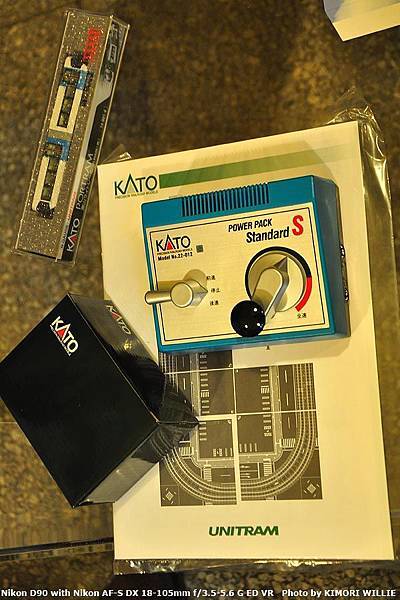

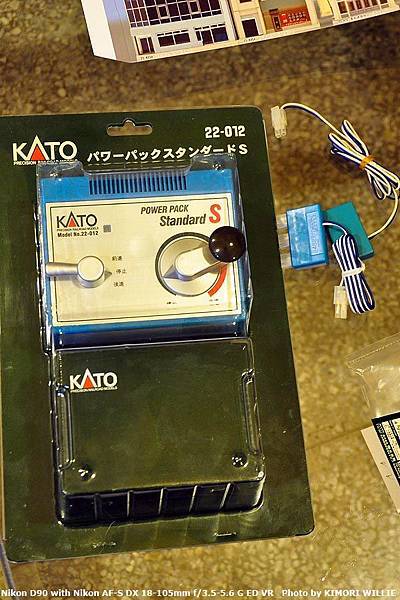

KATO 22-012 控制器

輕軌電車由兩個單元組合
只有一個集電弓
中間有絞接器以便轉彎
一個單元下有兩個車軸
而實際運轉還發現車內已經有裝室內燈
相當精緻

將輕軌列車暫時先放在高架軌道上

輕軌底板由廠商人員先行組合
之後再搬上場景
其實若搭配其他擴充的道路板
可以有很多不同的組合
但我們由於原本就有一些舊版的道路板
雖然道路顏色跟厚度不太一樣
但若作點比較土法煉鋼的修改
可以省下一些經費
也就沒有多買道路的部分

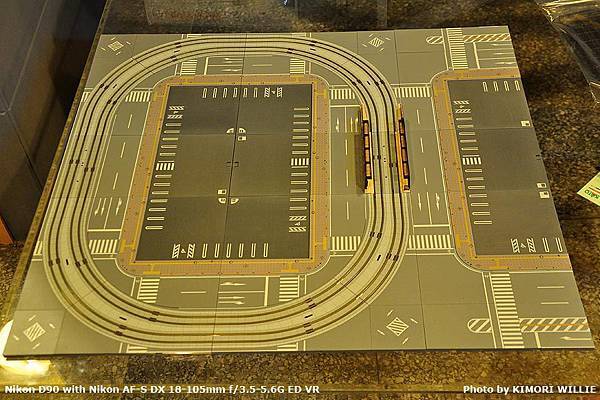

輕軌基礎板初步組合

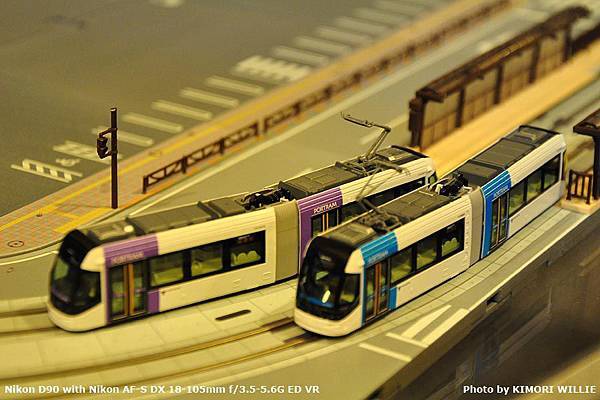

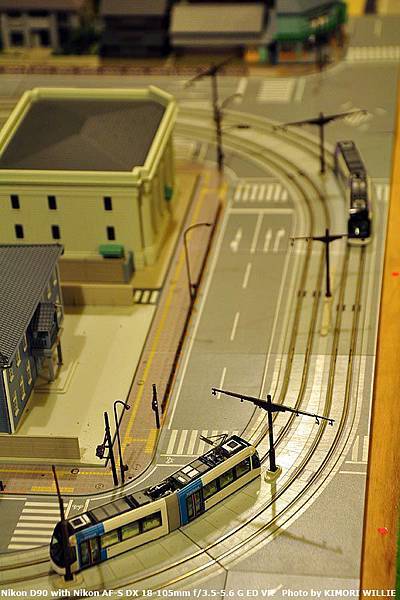

將輕軌底板放上既有的場景
並加上原本就有的房屋之後
看起來就有點樣子了


另一個比較需要大幅度更動場景的
便是平交道組合
KATO的平交道基本組
只有附一個股道
因此還需要再買複線化的擴充組

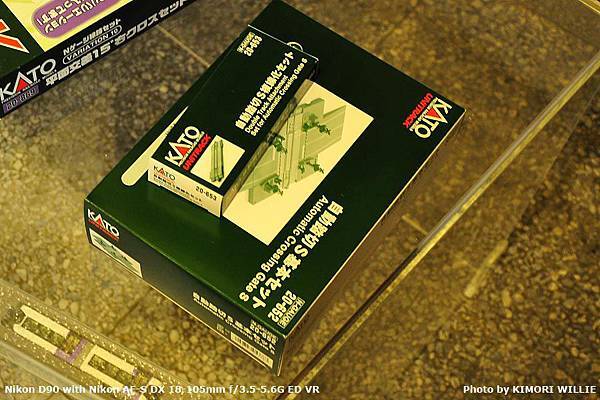

KATO 20-652 自動平交道基本組、20-653 自動平交道擴充組

為了騰出安裝平交道的空間
將場景上原本全長近一公尺的月台截短一半
也由於平交道須拉出一定的感應距離
因此在感應器與平交道之間
還需要一定的距離才能使遮斷器在列車通過前放下

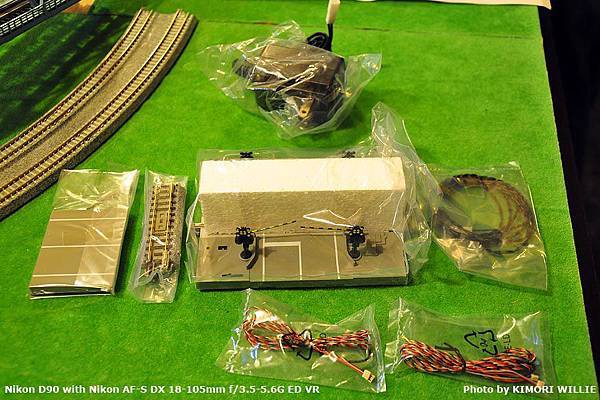

KATO 20-652 自動平交道基本組內容物

KATO 20-653 自動平交道擴充組內容物

平交道本身必須另外再接電源
因此除了感應線必須在場景上鑽孔外
也必須將電源線從平交道這端
橫越場景底下到控制器這一端

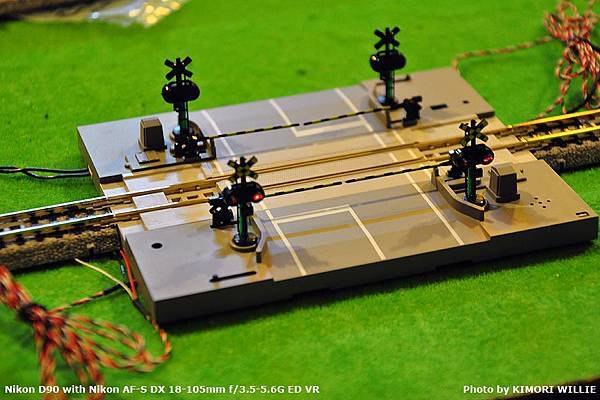

先以單線組合測試其正常運作

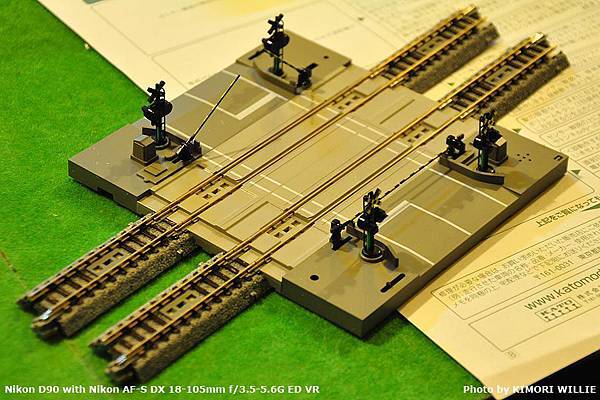

複線化組裝後的狀況

廠商初步安裝但尚未鑽孔後
再由我們研究團隊進行所有物品的定位
我們也針對月台、平交道等等的位置進行調整
確定好之後再由廠商進行第二次的鑽孔施工

)
平交道安裝完成後的運作情形

經過兩三個星期的施工、整備之後
整個場景總算是宣告升級完成
也在這週間進行試拆、試裝、試搬等作業
接下來只要在週末前移入新體育館的會場
迎接週六、日的公開

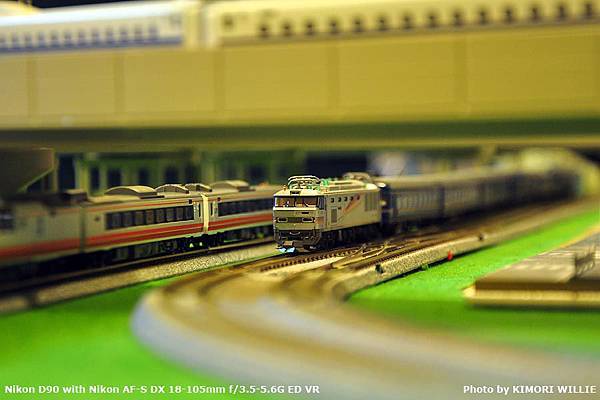

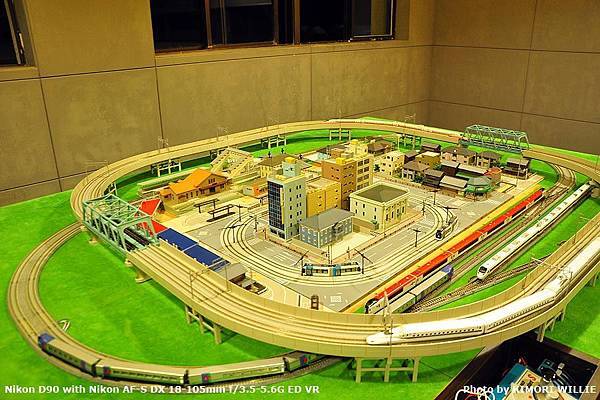

場景升級完成後的概覽

最後也大致概述一下這次杜鵑花節參展的土木系交通組展示的活動規劃
活動日期:2014年3月15日-16日
活動時間:早上9點至下午5點
活動地點:臺灣大學新體育館一樓《土木工程學系》攤位
活動內容:
1.鐵道模型運轉展示
2.軌道運輸基礎知識教學
3.平交道安全宣導
4.早上10點至下午4點每整點有獎徵答與運轉體驗(限量)
主要運轉的列車內容:(將於不同時段輪流運轉)
1. 台灣高鐵700T列車
2. 臺鐵FPK10500莒光號列車
3. 臺鐵TEMU1000太魯閣列車
4. 日本蒸氣機關車C58牽引國鐵スハ44系客車
5. 日本特急寢台北斗星
6. 日本新幹線:N700、E5
7. 日本JR東日本成田特急
8. 日本JR西日本321系電車
9. 日本JR東日本E531系電車
10. 美國Dash 8-40C牽引貨運列車
11. 德國高鐵ICE-T列車

活動當天可藉由有獎徵答取得的限量運轉體驗券

歡迎各位讀者前來參觀指教!

更多相關資訊:
2014臺大杜鵑花節資訊:http://www.ntu.edu.tw/activities/azalea2014/
臺灣大學土木工程學系:http://www.ce.ntu.edu.tw/
臺灣大學軌道科技研究中心:http://www2.ce.ntu.edu.tw/~railway/
